В современном строительстве и промышленной инфраструктуре железобетонные изделия играют критическую роль в обеспечении надёжности и долговечности конструкций. Утяжелители железобетонные, лестничные площадки и лежни железобетонные представляют собой три ключевых категории изделий, каждая из которых выполняет свою незаменимую функцию. Компания, специализирующаяся на поставках железобетонных конструкций, отмечает: грамотный выбор этих элементов напрямую влияет на безопасность и срок службы как трубопроводных систем, так и зданий. Узнайте больше о технических требованиях к железобетонным изделиям на странице, где представлены нормативные документы.
Производство этих изделий строго регламентируется государственными стандартами. Для утяжелителей основным документом являются Технические условия ТУ 102-300-81, для лестничных площадок — ГОСТ 9818-2015 . Утяжелители железобетонные, лестничные площадки и лежни железобетонные изготавливаются из тяжёлого бетона класса по прочности не ниже В 12,5 с плотностью не менее 2,3 т/м³ . Компания, имеющая опыт в этой сфере, подчёркивает: соблюдение требований к качеству бетона — залог долгой эксплуатации (срок службы до 50 лет при правильной установке).
Утяжелители железобетонные: назначение и технические требования

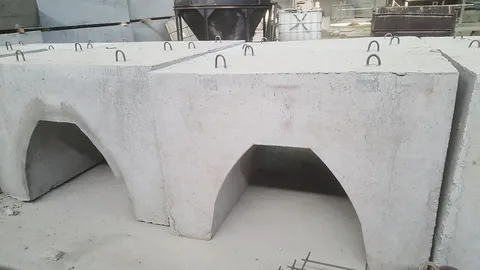

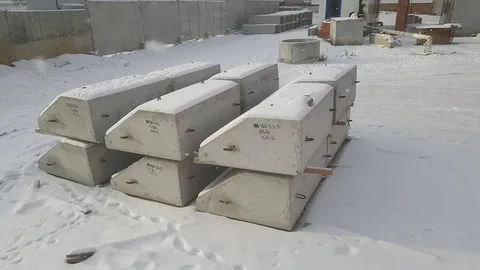

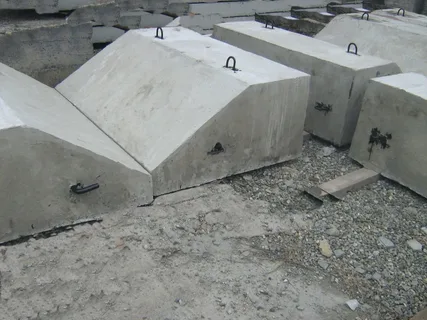

Утяжелители железобетонные — это специализированные конструкции, предназначенные для балластировки (утяжеления) трубопроводов. Они обеспечивают устойчивость подземных и наземных коммуникаций при прокладке через болота, обводнённые участки и в сейсмически опасных зонах . Согласно СП 284.1325800.2016, балластировка трубопроводов утяжелителями производится после укладки трубы на проектные отметки, при условии отсутствия воды в траншее в процессе производства работ .
Современный стандарт ТУ 102-300-81 «Утяжелители сборные железобетонные охватывающего типа УБО» распространяется на изделия для трубопроводов диаметром от 529 до 1420 мм . Конструкция утяжелителей железобетонных состоит из двух железобетонных блоков, которые охватывают трубу, и двух соединительных поясов (металлических или из синтетических материалов) . Допускается замена металлических поясов мягкими из синтетических материалов для эксплуатации в агрессивных почвенных средах с pH не менее 5 .
«Балластировка трубопроводов минеральными грунтами засыпки или комбинированными методами, включая применение устройств из полотнищ нетканых синтетических материалов, производится после укладки трубопровода на проектные отметки, при условии отсутствия воды в траншее» — СП 284.1325800.2016 .
Технические характеристики утяжелителей УБО
Основные параметры утяжелителей железобетонных типа УБО для трубопроводов разных диаметров :
- УБО-1 (диаметр трубы 1420 мм) — габариты 1600×1200 мм, объём бетона 1,89 м³, масса груза 4,347 т, балластирующая способность 8,783 тс.
- УБО-2 (диаметр трубы 1220 мм) — габариты 1400×1350 мм, объём 1,85 м³, масса 4,253 т, балластирующая способность 8,701 тс.
- УБО-3 (диаметр трубы 1020 мм) — габариты 1100×1500 мм, объём 1,47 м³, масса 3,378 т, балластирующая способность 2,938 тс.
- УБО-4 (диаметр трубы 530 мм) — габариты 700×1000 мм, объём 0,36 м³, масса 0,834 т, балластирующая способность 0,726 тс.
Утяжелители железобетонные должны изготавливаться из вибрированного тяжелого бетона плотностью не менее 2,3 т/м³ с отпускной прочностью не ниже 70% от проектной . Качество поверхностей блоков, соприкасающихся с изоляцией трубы, должно соответствовать категории А-4 по ГОСТ 13015.0-83 . Трещины в бетоне не допускаются, за исключением усадочных шириной до 0,1 мм .
Лежни железобетонные: основание для надземных трубопроводов
Лежни железобетонные — это специальные опорные конструкции, используемые для надземной прокладки трубопроводов. В отличие от охватывающих утяжелителей, лежни служат фундаментом, на который укладывается труба. По данным нормативной документации, конструкции фундаментов под трубопроводы выполняются из бетона класса В15 на сульфатостойком портландцементе, с маркой по водонепроницаемости W4 и маркой по морозостойкости F100 .
При устройстве лежней железобетонных и фундаментов под трубопроводы применяется щебёночная подготовка толщиной 100 мм, пропитанная битумом. Боковые поверхности конструкций, соприкасающиеся с грунтом, обрабатываются горячим битумом за 2 раза по грунтовке из 40% раствора битума . Утяжелители железобетонные, лестничные площадки и лежни железобетонные в части защиты от коррозии требуют одинаково ответственного подхода.
«Боковые поверхности железобетонных конструкций, соприкасающиеся с грунтом, обмазать горячим битумом БН-70/30 за 2 раза по огрунтовке из 40% раствора битума в керосине» — проектная документация на строительство .
Сравнение утяжелителей и лежней по функциональному назначению
Для правильного выбора типа изделия компания подготовила таблицу сравнения утяжелители железобетонные, лежни железобетонные и их функций:
Параметр — Утяжелители (УБО) — Лежни/фундаменты
Основное назначение — Пригрузка, защита от всплытия — Опорная конструкция, фундамент
Способ монтажа — Охватывает трубу с двух сторон — Укладывается под трубу как основание
Тип прокладки — Подземная (балластировка) — Надземная (опоры)
Материал поясов — Металл или синтетика — Не требуется (монолитная конструкция)
Область применения — Болота, обводнённые участки — Промплощадки, вечная мерзлота
Класс бетона — В 12,5 — В15 (М200)
Как видно из таблицы, утяжелители железобетонные и лежни решают разные инженерные задачи. Утяжелители защищают подземные трубопроводы от всплытия, а лежни служат надёжным фундаментом для надземных коммуникаций. Компания рекомендует при выборе учитывать условия прокладки и характеристики грунта.
Лестничные площадки железобетонные по ГОСТ 9818-2015
Обычно лестничные площадки ценазависит от многих факторов — это важнейшие элементы конструкций зданий, предназначенные для устройства лестниц в зданиях различного назначения. Согласно ГОСТ 9818-2015, они классифицируются как плоские или ребристые и изготавливаются из тяжёлого или лёгкого бетона (средней плотности от 1600 до 2000 кг/м³) . Утяжелители железобетонные, лестничные площадки и лежни объединяет то, что все они производятся по строгим государственным стандартам с контролем качества на всех этапах.
Область применения стандарта распространяется на марши, площадки и накладные проступи для устройства лестниц. ГОСТ 9818-2015 устанавливает типы, основные параметры, общие технические требования и правила приёмки этих изделий. Нормативные ссылки включают более 20 документов, от ГОСТ 5781-82 на арматуру до СП 28.13330.2012 на защиту от коррозии . Важно, что элементы лестниц, предназначенные для эксплуатации в агрессивной среде, должны удовлетворять дополнительным требованиям проектной документации .
Контроль качества и приёмка изделий
Все утяжелители железобетонные, лестничные площадки и лежни железобетонные проходят обязательную приёмку. Для утяжелителей обязательны гидравлические испытания: изделия должны выдерживать давление не менее 0,1 МПа (1,0 кгс/см²) . Маркировка наносится несмываемой краской на боковую поверхность блока и включает: товарный знак предприятия-изготовителя, марку изделия, дату изготовления, штамп технического контроля и массу изделия .
Лестничные площадки железобетонные маркируются по ГОСТ 23009-78. Основные типоразмеры и количество закладных изделий должны соответствовать проектной документации. При приёмке контролируются: прочность бетона, соответствие геометрических размеров, качество поверхностей и защитный слой арматуры . Отклонение фактической массы утяжелителей железобетонных от проектной не должно превышать +1%, что подтверждается выборочным взвешиванием .
«Маркировка наносится на одной из боковых поверхностей бетонного блока несмываемой краской при помощи трафарета или штампа: товарный знак предприятия-изготовителя, марка изделия, дата изготовления, штамп технического контроля, масса изделия» — Извещение №4 к ТУ 102-300-81 .
Особенности бетона и армирования
Технология изготовления утяжелителей железобетонных, лестничных площадок и лежней требует строгого соблюдения рецептуры. Для утяжелителей используется тяжёлый бетон плотностью не менее 2,3 т/м³, а для лестничных площадок допускается лёгкий бетон плотностью 1600-2000 кг/м³ . Водоцементное отношение (В/Ц) для утяжелителей не должно превышать 0,50, что обеспечивает высокую плотность и водонепроницаемость W4 .
Армирование ответственных конструкций выполняется стальными стержнями по ГОСТ 5781-82 и ГОСТ 6727-80. Для лестничных площадок применяются сварные арматурные сетки и каркасы. При изготовлении утяжелителей железобетонных особое внимание уделяется монтажным петлям — они не должны иметь обнажения арматуры, кроме мест их выхода . Применение химических добавок по ГОСТ 24211-80 допускается для улучшения свойств бетонной смеси и снижения расхода цемента .
Условия эксплуатации в агрессивных средах
Для конструкций, эксплуатируемых в коррозионно-активных средах (например, в контакте с нефтепродуктами или химикатами), предъявляются повышенные требования. Согласно ТУ 102-300-81, утяжелители железобетонные для районов с коррозионно-активными грунтами должны изготавливаться из бетона марки по морозостойкости F75 (вместо стандартной) . Исследования показывают, что при непосредственном воздействии агрессивной среды прочность железобетонных конструкций может снижаться на 56% .
Для защиты от химического воздействия применяются сульфатостойкий портландцемент и гидроизоляционные покрытия. Боковые поверхности утяжелителей железобетонных и фундаментов, соприкасающиеся с грунтом, обрабатываются горячим битумом . Для лестничных площадок в агрессивных средах требуется дополнительная антикоррозионная защита закладных деталей и выпусков арматуры. Эксплуатация утяжелителей железобетонных в вечномерзлых грунтах допускается при pH ≥ 4,7 и температуре не выше +40 °С .
Транспортировка и хранение
Правильное складирование и транспортировка продлевают срок службы изделий. Утяжелители железобетонные должны храниться в штабелях, уложенных на деревянные подкладки, предохраняющие от повреждения покрытия. Допускается складирование без деревянных подкладок для утяжелителей, у которых монтажные петли выполнены впотай .
При погрузке утяжелителей железобетонных, лестничных площадок и лежней необходимо соблюдать осторожность, чтобы не допустить сколов бетона и повреждения арматуры. Размеры изделий следует определять с точностью до 1 мм с помощью металлических линеек по ГОСТ 427-75 и рулеток 2-го и 3-го класса по ГОСТ 7502-80 . Компания, осуществляющая поставки, напоминает: повреждённое изделие с трещиной или обнажением арматуры не подлежит восстановлению и бракуется.
Экономическая эффективность применения ЖБИ
Применение стандартизированных утяжелителей железобетонных, лестничных площадок и лежней позволяет значительно сократить сроки и стоимость строительства. Использование типовых изделий по сравнению с монолитным бетонированием снижает трудозатраты на монтаже до 40% . Срок службы качественных железобетонных изделий составляет 30-50 лет, что при правильном расчёте нагрузок делает их наиболее экономически эффективным решением.
При выборе утяжелителей железобетонных важно не экономить на классе бетона. Хотя бетон плотностью 2,0 т/м³ стоит дешевле, он не обеспечит требуемой балластирующей способности в сложных гидрогеологических условиях . Для лестничных площадок экономия на морозостойкости приводит к разрушению при сезонных оттаиваниях. Компания советует всегда требовать паспорт качества на каждую партию изделий — это единственный способ убедиться в соответствии характеристик заявленным.
«При технико-экономическом обосновании допускается изготовление утяжелителей из золошлакобетона или мелкозернистого бетона плотностью не менее 2 т/м³ для трубопроводов, эксплуатируемых в менее ответственных условиях» — ТУ 102-300-81 .
Утяжелители железобетонные, лестничные площадки и лежни — это три категории изделий, без которых невозможно представить современное строительство и промышленную инфраструктуру. Утяжелители УБО по ТУ 102-300-81 обеспечивают балластировку трубопроводов диаметром от 529 до 1420 мм, лестничные площадки по ГОСТ 9818-2015 создают безопасные вертикальные коммуникации в зданиях, а железобетонные лежни служат фундаментом для надземных коммуникаций. Компания, поставляющая эти изделия, подчёркивает: всегда требуйте сертификаты соответствия и паспорта качества. Правильно выбранные и смонтированные железобетонные конструкции прослужат 30-50 лет без капитального ремонта.
